低壓噴吹脈沖袋式除塵器的主要構造與MC中心噴吹脈沖袋式除塵器大致相同(見圖1)。其主要特征在于：將原有的單膜片直角式脈沖閥改進為淹沒式脈沖閥，井增大噴吹管直徑；以噴嘴取代傳統的噴孔，噴嘴直徑適當擴大，從而降低噴吹壓力。
與一般脈沖袋式除塵器不同，該種除塵器采取上進風方式，進風口設在靠近花板的位置，含塵氣體由中箱體上部進人，沿導流板流向濾袋頂部，再流向濾袋。氣流在箱體內部形成由上向下流動的態勢，有利于粉塵沉降，減少粉塵再次附著的現象，從而有利于降低設備阻力。
濾袋與花板之間用軟質填料保持密封，并用楔銷壓緊。上蓋也用楔銷壓緊，可以方便地揭開。噴吹管與穩壓氣包之間采用軟連接，換袋時可將噴吹管豎起，將濾袋連同引射器和框架向上抽出，在除塵器外面使濾袋和框架脫離。
低壓噴吹脈沖袋式除塵器的主要特點：
1)噴吹壓力低，為0.2-0.3MPa．相當于高壓噴吹的1/2-1/3：
低壓噴吹脈沖袋式除塵器

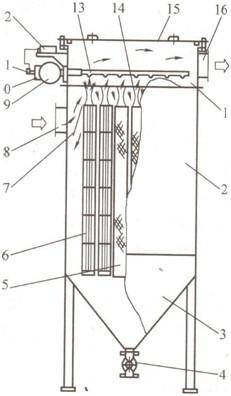

圖1低壓噴吹脈沖袋式除塵器結構
1一上箱體2-中箱體3-灰斗4-卸灰閥
5一濾袋6-濾袋框架7-導流板8一一進風口
9一穩壓氣包10-淹沒式脈沖閥1l-電磁閥
12-脈沖控制儀13-噴吹管14-文丘里管
15-頂蓋16-排風口
2)含塵氣流在箱體內的流動方向與粉塵沉降方向一致，減少了粉塵再次附著現象，因而設備阻力較低；
3)拆換濾袋較為方便。
DSM-I型低壓噴吹脈沖袋式除塵器的主要規格和性能見表1。
表1低壓噴吹脈沖袋式除塵器主要規格和性能


型號 濾袋數量/條 過濾面積/m2 壓力損失/Pa 噴吹壓力/MPa 噴吹氣量/(m3/min) 設備質量/kg 外形尺寸/mm
長 寬 高
DSM-1型24 24 18 800-1000 0.3 0.08 810 1130 1740 3846
DSM-I型24B 24 18 0.08 600 1130
DSM-I型36 36 27 0.13 990 1530
DSM-I型948 48 36 0.17 1340 1988
DSM-I型60 60 45 0.21 1510 2388
DSM-I型72 72 54 0.25 1790 2788
DSM-I型84 84 63 0.29 2040 3246
DSM-I型96 96 72 0.34 2220 3646
DSM-I型108 108 81 O．38 2400 4046
DSM-I型120 120 90 O．41 2640 4504
